Παλμογράφος Fnirsi 2d15p

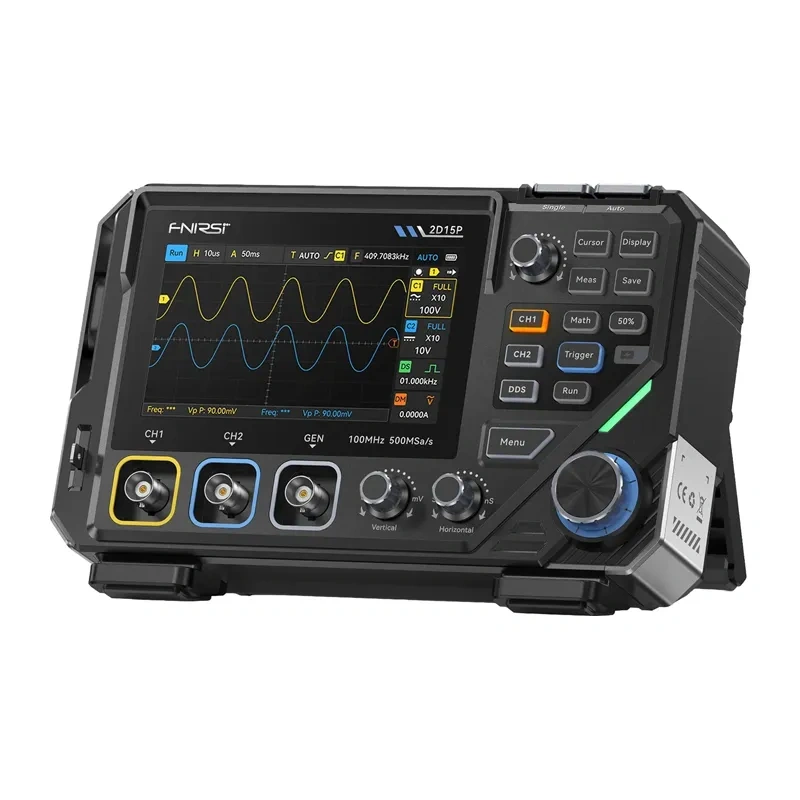

Παλμογράφος FNIRSI 2D15P

Οι ακριβείς μετρήσεις, η εύκολη ανάλυση σημάτων και οι εκτεταμένες διαγνωστικές δυνατότητες δεν απαιτούν απαραίτητα τη χρήση πολλών ξεχωριστών συσκευών. Το FNIRSI 2D15P συνδυάζει τις λειτουργίες ενός παλμογράφου δύο καναλιών, ενός πολύμετρου True RMS και ενός γεννήτριας σημάτων, προσφέροντας ολοκληρωμένη υποστήριξη για εργασίες συντήρησης, εργαστηριακές εργασίες και εργασίες σχεδιασμού. Η διαισθητική λειτουργία, η γρήγορη επεξεργασία δεδομένων και η ευκρινής οθόνη αφής εξασφαλίζουν ότι κάθε δοκιμή εκτελείται ομαλά και άνετα. Ολόκληρη η μονάδα είναι ενσωματωμένη σε ένα ελαφρύ, φορητό σχεδιασμό, εξοπλισμένο με μπαταρία υψηλής χωρητικότητας, καθιστώντας την ιδανική για χρήση τόσο στον χώρο εργασίας όσο και στο πεδίο.

Προηγμένη ανάλυση σημάτων

Η συσκευή λειτουργεί ως παλμογράφος δύο καναλιών με εύρος ζώνης 100 MHz όταν λειτουργεί σε ένα μόνο κανάλι και 50 MHz όταν χρησιμοποιούνται και τα δύο κανάλια ταυτόχρονα. Ο ρυθμός δειγματοληψίας των 500 MSa/s επιτρέπει την ακριβή καταγραφή ακόμη και σημάτων που μεταβάλλονται ραγδαία. Διατίθενται τρία επίπεδα βάθους μνήμης (10 K, 100 K και 1 M δείγματα), επιτρέποντάς σας να προσαρμόσετε τη συλλογή δεδομένων ανάλογα με τη φύση των μετρήσεων που πραγματοποιούνται. Ο εντυπωσιακός ρυθμός καταγραφής κυματομορφών, που φτάνει περίπου τα 1.200 καρέ ανά δευτερόλεπτο, αυξάνει την πιθανότητα ανίχνευσης διαταραχών και ανωμαλιών μικρής διάρκειας. Επιπλέον, το όριο εύρους ζώνης των 20 MHz μειώνει αποτελεσματικά τον θόρυβο, διευκολύνοντας την ανάλυση κυμάτωσης και επιτρέποντας ακριβείς μετρήσεις.

Εκτεταμένες διαγνωστικές λειτουργίες

Το μοντέλο είναι εξοπλισμένο με οθόνη αφής IPS 4,3 ιντσών που λειτουργεί σε συνδυασμό με φυσικά κουμπιά, εξασφαλίζοντας άνετη χρήση σε διάφορες συνθήκες εργασίας. Η απεικόνιση κυματομορφών με 128 επίπεδα κλίμακας του γκρι και οπτικοποίηση της θερμοκρασίας χρώματος διευκολύνει την παρατήρηση της σταθερότητας του σήματος και της μεταβολής του με την πάροδο του χρόνου. Η λειτουργία «απεριόριστης παραμονής» (infinite persistence) σας επιτρέπει να επικαλύπτετε διαδοχικές κυματομορφές, ενώ η λειτουργία XY διευκολύνει την ανάλυση των σχέσεων φάσης μεταξύ των σημάτων. Η συσκευή εκτελεί μαθηματικές πράξεις σε πραγματικό χρόνο, όπως πρόσθεση, αφαίρεση, πολλαπλασιασμό ή διαίρεση σημάτων. Η ανάλυση υποστηρίζεται περαιτέρω από δρομείς μέτρησης, 13 αυτόματες μετρήσεις παραμέτρων και τις λειτουργίες ενεργοποίησης «Auto», «Normal» και «Single», επιτρέποντάς σας να προσαρμόζετε εύκολα τη μέθοδο καταγραφής στο υπό δοκιμή σήμα.

Τρεις συσκευές σε μία

Το FNIRSI 2D15P διαθέτει ενσωματωμένη γεννήτρια σημάτων DDS με συχνότητα έως 10 MHz, ικανή να παράγει 11 κοινές κυματομορφές με ρυθμιζόμενο πλάτος και κύκλο λειτουργίας. Αυτό καθιστά τη συσκευή ιδανική για τη δοκιμή και τον εντοπισμό σφαλμάτων σε ηλεκτρονικά κυκλώματα. Το ενσωματωμένο πολύμετρο True RMS με ανάλυση 19.999 μετρήσεων επιτρέπει την ακριβή μέτρηση τάσης και ρεύματος εναλλασσόμενου και συνεχούς ρεύματος, αντίστασης, χωρητικότητας, καθώς και τον έλεγχο διόδων και συνέχειας. Ένα επιπλέον διαγνωστικό εργαλείο είναι η λειτουργία «Curve View», η οποία εμφανίζει ένα γράφημα σε πραγματικό χρόνο των μεταβολών του σήματος, διευκολύνοντας την παρατήρηση και την ανάλυση.

Έτοιμη για χρήση σε οποιεσδήποτε συνθήκες

Η υψηλή ταχύτητα λειτουργίας της εξασφαλίζεται από μια σύγχρονη αρχιτεκτονική που βασίζεται σε τσιπ FPGA, MCU και ADC, εξασφαλίζοντας αποτελεσματική επεξεργασία σήματος και σταθερή λειτουργία της συσκευής. Το συμπαγές περίβλημα είναι περίπου 30% ελαφρύτερο από τα προηγούμενα μοντέλα, καθιστώντας τη μεταφορά και τη χρήση της πιο βολική. Η ενσωματωμένη μπαταρία 5000 mAh εξασφαλίζει μεγάλο χρόνο λειτουργίας, ενώ η υποδοχή USB-C γενικής χρήσης επιτρέπει γρήγορη και εύκολη φόρτιση. Η συσκευή σας επιτρέπει επίσης να καταγράφετε κυματομορφές και να εξάγετε δεδομένα για μετέπειτα ανάλυση, καθιστώντας την ιδανική τόσο για γρήγορες μετρήσεις όσο και για πιο προηγμένες διαγνωστικές εργασίες.

Περιλαμβάνονται στο σετ

• Παλμογράφος 2D15P
• Αισθητήρας P6100 x2
• Αισθητήρας πολύμετρου
• Αισθητήρας με κροκοδειλάκια
• Καλώδιο μεταφοράς δεδομένων USB
• Εγχειρίδιο χρήστη
